Реверс-прибор

Реверс-прибор.

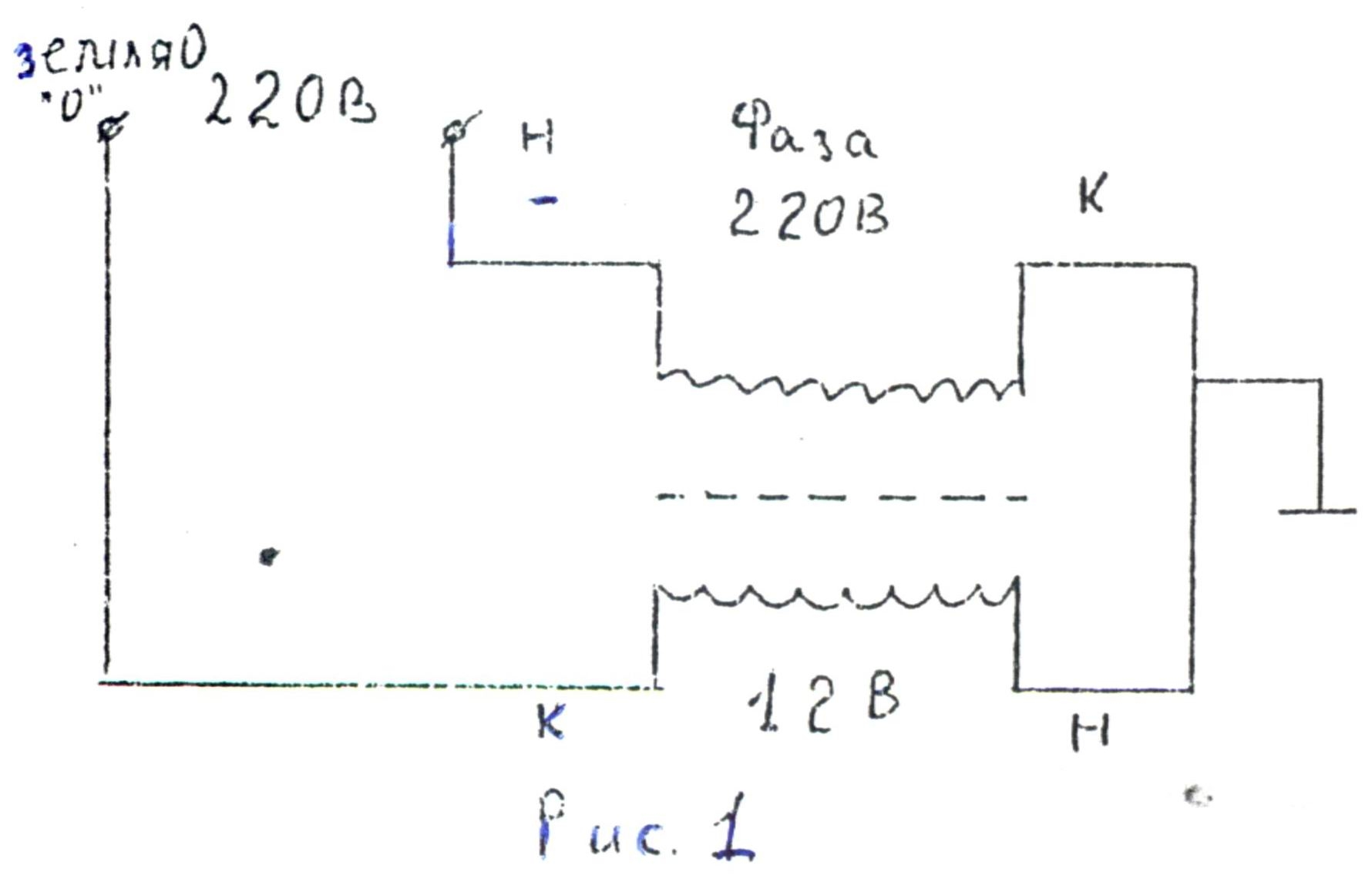

Конструктивно прибор представляет собой трансформатор 220/12 В, подключаемый к бытовой сети, согласно рис. 1. Мощность трансформатора должна быть не менее 600 Вт. Для намотки трансформатора был использован тороидальный магнитопровод от ЛАТРа мощностью 2 кВт (диаметр окна тора 240 мм ; сечение стали тора – 25 кв. см.). Для изготовления магнитопровода могут использоваться и пластины от трансформаторов с «О»-образным сердечником (применяются в цепях железнодорожной автоматики).

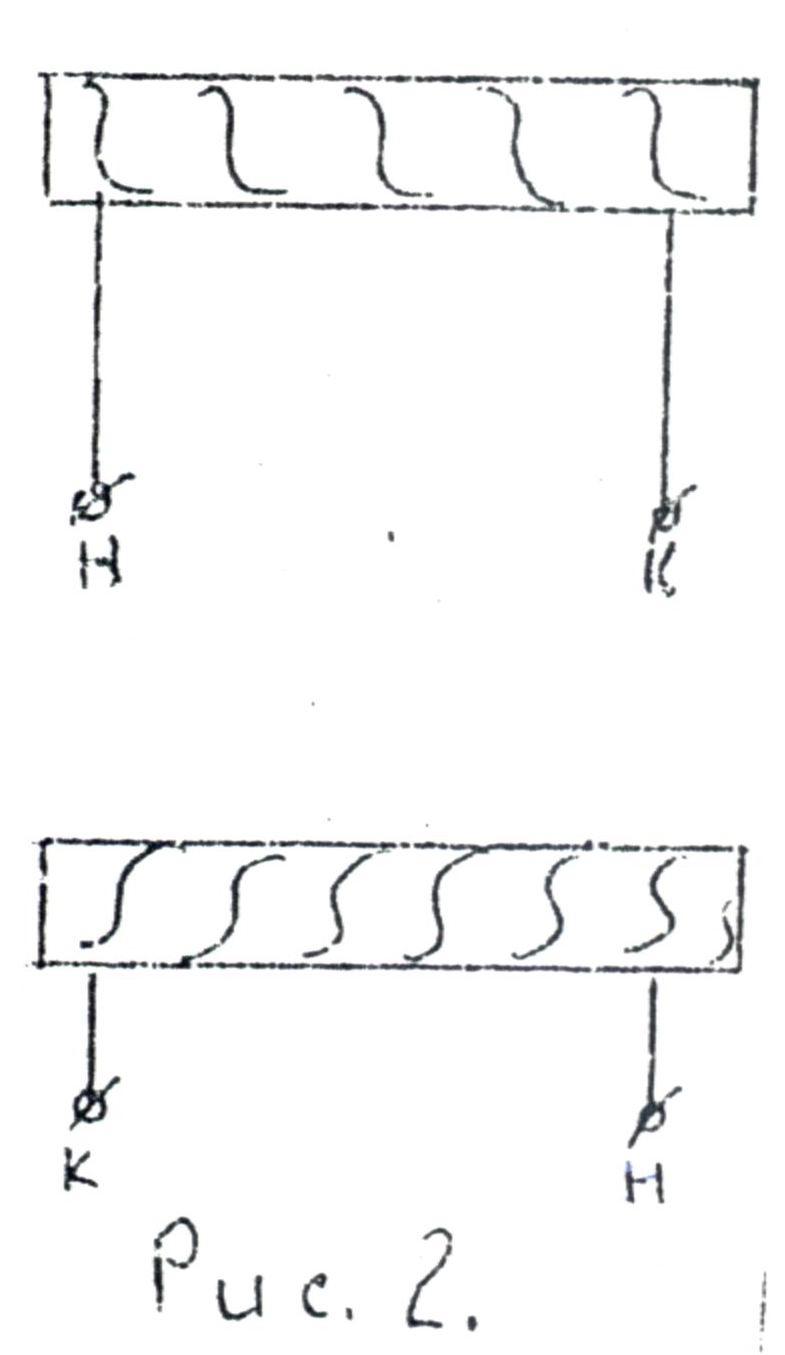

Первичная обмотка – 100-120 витков медного провода в эмалевой или кремнийорганической изоляции сечением 2,44 кв. мм, сложенным вчетверо. Вторичная обмотка – 12-15 витков такого же провода, также сложенного вчетверо. При использовании «О»-образных пластин площадь сечения магнитопровода – не менее 25 кв. см. Обратите внимание на встречно-последовательное соединение 1 и 2 обмоток (рис. 2).

Изготовленный трансформатор закрепляют на текстолитовом основании так, чтобы магнитопровод и его крепеж не касались корпус. Прибора. Соединения прибора с «землей» производятся медным проводом сечением не менее 10 кв. мм. Розетку для подключения прибора подсоединять непосредственно к распредщитку в подъезде (в крайнем случае к распределительной коробке в прихожей) проводом сечением не менее 10 кв. мм.; во избежание перегрева проводов такое соединение можно не делать, если при экспериментальном подключении прибора электропроводка не будет сильно перегреваться. Корпус прибора выполнен из литого алюминия, в нем нужно насверлить как можно больше отверстий диаметром 4- 6 мм для вентиляции. Провода, подводящие ток к прибору от розетки, для удобства пользования следует пометить: «ноль» и «фаза», аналогично и на розетке.

Включенный в сеть прибор вызывает эффект обратного вращения диска счетчика при условии, если в Вашей электросети включен еще какой-либо потребитель (телевизор, лампа, плита и т.д.). Причем, чем мощнее потребитель, тем быстрее обратное вращение.

При эксплуатации прибор не следует оставлять включенным на длительное время без присмотра. При включении в первую очередь подсоединять провод заземления. После сборки прибор обязательно проверить на отсутствие короткого замыкания между витками соответствующим прибором.
