Начало раздела Производственные, любительские Радиолюбительские Авиамодельные, ракетомодельные Полезные, занимательные	Хитрости мастеру Электроника Физика Технологии Изобретения	Тайны космоса Тайны Земли Тайны Океана Хитрости Карта раздела
Использование материалов сайта разрешается при условии ссылки (для сайтов - гиперссылки)

ИЗОБРЕТЕНИЕ
Патент Российской Федерации RU2009180

ТОПЛИВНЫЙ БРИКЕТ

Имя изобретателя: Кускова Е.Н.; Кусков В.Б.
Имя патентообладателя: Санкт-Петербургский государственный горный институт им.Г.В.Плеханова
Адрес для переписки:
Дата начала действия патента: 1991.02.11

Применение: в топливной промышлености. Сущность изобретения: топливный брикет содержит, мас. % : глина 10 - 25; нитрат калия или натрия 5 - 20; алюминий или магний 5 - 15 и каменный уголь остальное, что обеспечивает снижение себестоимости и взрывоопасности брикета.

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Изобретение относится к брикетированию и может быть использовано для производства топливных брикетов.

Известно много видов топливных брикетов в том числе и с использованием глины до 30% в качестве связующего (1).

Недостатками такого брикета являются низкая температура сгорания, низкая калорийность, трудность зажигания и т. д.

Прототипом заявляемого объекта является брикет, содержащий алюминий, КСlО₄, глину и каменный уголь (2). Основными недостатками такого состава являются его высокая себестоимость и взрывоопасность составов, содержащих КСlО₄.

Целью изобретения является снижение себестоимости и взрывоопасности.

Поставленная цель достигается тем, что брикет содержит следующие соотношение компонентов, мас. % : глина 10-25; нитрат калия или натрия 5-20; алюминий или магний 5-15; каменный уголь остальное.

В данном изобретении используется дешевое связующее - глина, а процесс брикетирования ведется при невысоком давлении и без всякого нагрева или предварительной сушки материалов. Кроме того, нитраты калия или натрия дешевле и не образуют взрывоопасных смесей в отличии от перхлората калия. Все это снижает себестоимость брикетов.

Содержание глины меньше 10% снижает прочность брикета, расход глины выше 25% снижает теплотворную способность брикета и усложняет его загорание.

Содержание нитрата калия (или натрия) ниже 5% усложняет загорание брикета, снижает теплоту сгорания, содержание выше 20% увеличивает себестоимость брикета, повышает его пожароопасность, увеличивает количество дыма при горении, уменьшает время горения, ведет к разрушению брикета при горении.

Содержание магния или алюминия ниже 5% снижает температуру горения брикета и калорийность, содержание выше 15% увеличивает себестоимость, повышает пожароопасность, уменьшает время горения и ведет к разрушению брикета во время горения.

П р и м е р. Уголь (антрацит), содержащий 6% золы, измельчался до 2 мм, глина (бентонит), магний, алюминий и селитры измельчались до 0,2 мм (селитры отдельно). Далее все компоненты перемешивались в шнековом смесителе в течении 30 мин с добавкой воды до влажности смеси 15-20% . Затем смесь прессовалась при давлении 115 кгс/см², при обычной температуре и сушилась в течении 4-8 ч (в зависимости от массы брикета). Один из основных вариантов брикета имел размеры 200х100х100 и был перфорирован 32 отверстиями диаметром 10 мм. Масса сырого брикета была до 4 кг, высушенного 2-3,5 кг, влажность сухого 1,5-2,8% , плотность 1,6-1,95 г/см³, прочность (давление разрушения) 35-60 кгс/см².

Следует отметить, что получаемый огарок" может служить в качестве стройматериала, т. к. его прочность составляла до 155 кгс/см², он обладает отличными теплоизоляционными свойствами и вполне водостоек.

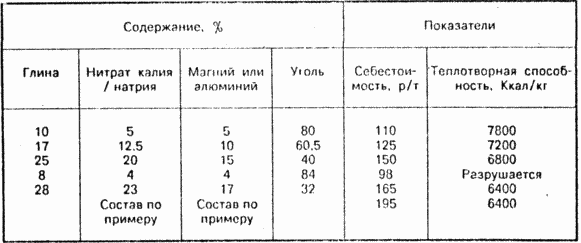

Ряд основных параметров брикетов приведен в таблице.

Таким образом, применение заявляемого состава брикета позволяет снизить его себестоимость на 70 р/т, и практически исключить возможность взрыва. (56) Авторское свидетельство СССР N 54977, кл. С 10 L 5/12, 1936.

Заявка Японии N 58-59288, кл. С 10 L 5/02, 1983.

ФОРМУЛА ИЗОБРЕТЕНИЯ

ТОПЛИВНЫЙ БРИКЕТ, включающий каменный уголь, глину, окислитель - соль щелочного металла и горючий металл, включающий алюминий, отличающийся тем, что в качестве соли щелочного металла он содержит нитрат калия или натрия при следующем соотношении компонентов, мас. % :

Глина 10 - 25

Нитрат калия или натрия 5 - 20

Алюминий или магний 5 - 15

Каменный уголь Остальное

Версия для печати
Дата публикации 15.01.2007гг

НОВЫЕ СТАТЬИ И ПУБЛИКАЦИИ
	Технология изготовления универсальных муфт для бесварочного, безрезьбового, бесфлянцевого соединения отрезков труб в трубопроводах высокого давления (имеется видео)
	Технология очистки нефти и нефтепродуктов
	О возможности перемещения замкнутой механической системы за счёт внутренних сил
	Свечение жидкости в тонких диэлектрических каналох
	Взаимосвязь между квантовой и классической механикой
	Миллиметровые волны в медицине. Новый взгляд. ММВ терапия
	Магнитный двигатель
	Источник тепла на базе нососных агрегатов
